Однофазная схема распределительного щита — 5 разных вариантов

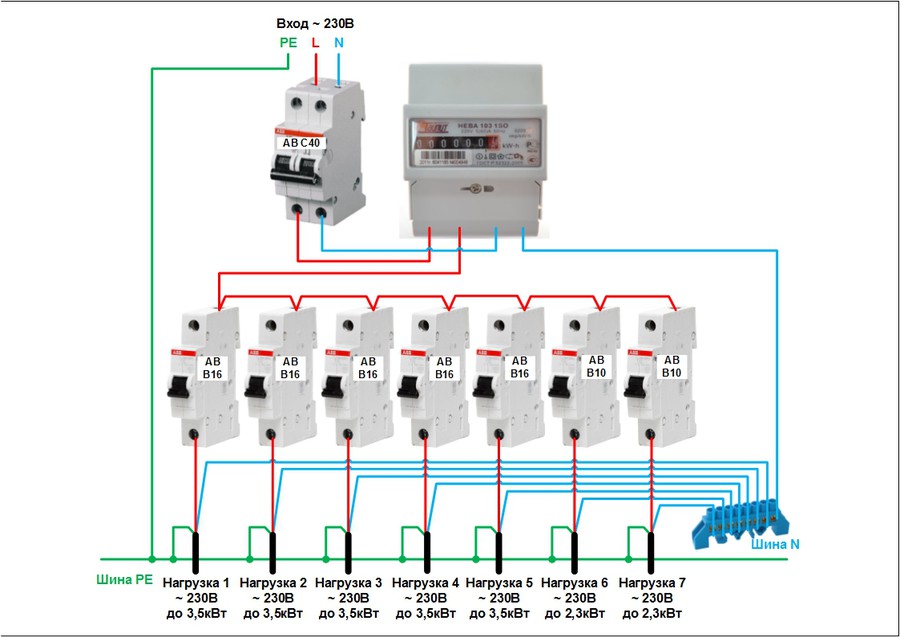

Это самая простая схема вводного щита с прибором учета электроэнергии. На ней изображена система заземления TN-S, то есть когда от источника питания приходят отдельные самостоятельные нулевой рабочий и нулевой защитный проводники. В данной однофазной схеме щита на вводе стоит двухполюсный автоматический выключатель.
Здесь и на последующих схемах номиналы и характеристики защитных устройств выбраны произвольным образом. У вас они могут отличаться, но сама суть соединений между автоматическими выключателями и другими защитными устройствами остается такой же.
После вводного автомата идет счетчик. Для принятия его на учет должны пломбироваться вводное коммутационное устройство и сам прибор учета электроэнергии. Далее идут однополюсные групповые автоматические выключатели. Фаза всегда подается на автоматические выключатели, а ноль на нулевую шину. Так получается, что все нулевые рабочие проводники разных групп объединяются между собой, а фазные проводники коммутируются с помощью автоматов.
Данный вариант схемы является самым простым и очень часто встречается на различных объектах.
Вариант 2
Данный вариант щита является аналогичным предыдущей схемы. Тут только отсутствует прибор учета электроэнергии. Такие варианты щитов используются если счетчики находятся на улице в щитах учета или на лестничной площадке в этажных щитах. Первый вариант актуален для частного сектора, а второй для многоквартирных домов. Так как практически все соединения между защитными устройствами описаны в первом варианте, то особо комментировать тут нечего.
Единственное, что здесь можно отметить — это на вводе вместо установки автоматического выключателя можно выбрать рубильник (выключатель нагрузки). Он необходим для ручного отключения всего щита. Установка тут автомата приведет к дублированию номинала вводного автоматического выключателя из щита учета или из этажного щита. Этого делать не нужно.
Вариант 3
Как я выше писал, что все группы розеток должны иметь защиту от утечек тока, то есть должны защищаться с помощью УЗО. В третьем варианте схемы представлено вводное УЗО, которое устанавливается после счетчика. До прибора учета УЗО нельзя ставить, так как его нужно будет пломбировать, что не хотят делать инспектора. Поэтому они его разрешают ставить только после счетчика.
Для защиты человека нужно использовать УЗО с токами утечки 10-30мА. Это безопасный ток для человека, при котором он способен отдернуть руку и не получить каких-либо увечий. У варианта с использованием на вводе одного УЗО на 30мА есть один минус. При его срабатывании отключается вся квартира, дом и т.д. Также если сеть сильно разветвлённая, то УЗО может ложно срабатывать из-за естественных токов утечек, которые присутствуют в каждой бытовой технике.
В данном варианте фаза и ноль подаются на вводные контакты УЗО. Далее с выходных контактов фаза подается на автоматические выключатели, а ноль на свою нулевую шину. Запомните, что ноль до УЗО и ноль после него нельзя объединять между собой, то есть подключать к одной шине. Иначе устройство защитного отключения вы просто не взведете, так как оно будет сразу отключаться.
Вариант 4
В данном варианте схемы на вводе стоит противопожарное УЗО на 100-300 мА, а дальше некоторые группы защищаются индивидуальными УЗО на 10-30 мА. Для исключения одновременного срабатывания вводного и группового устройств на вводе рекомендуется ставить селективное УЗО. Оно имеет временную задержку на срабатывание и обозначается на корпусе латинской буквой «S».
В данной схеме нужно не запутаться с подключением нулевых рабочих проводников. Нули после разных УЗО нельзя объединять между собой, иначе устройства будут сразу отключаться. Поэтому после каждого УЗО нужно ставить свою нулевую шину если к нему подключено несколько групп или нулевой рабочий проводник нужно сразу подключать к УЗО, если оно защищает одну группу. Ниже на схеме это как раз и показано.
Вариант 5
В данном варианте для защиты групп используются дифавтоматы и обычные автоматические выключатели. Автоматические выключатели дифференциального тока (АВДТ) защищают кабель от перегрузки, от действия тока короткого замыкания и защищает человека от поражения электрическим током. На каждый дифавтомат нужно подать фазу и ноль. Уже после выхода с данных устройств объединять нули также нельзя. Нулевые рабочие проводники остальных групп, которые защищены обычными автоматическими выключателями, подключаются на вводную общую нулевую шину.
В данной статье представлены простейшие варианты схем однофазных электрощитов. В них рассмотрены практически все защитные устройства, показано как их нужно подключать и есть описания использования того или иного варианта. Исходя из своей индивидуальной ситуации вы должны разрабатывать свою схему. Помните, что она должна удовлетворять всем современным нормам электробезопасности.
В любом случае, как собирать щиток, вы решаете, исходя из индивидуальных особенностей электросети. Главное — придерживаться стандартов безопасности и использовать качественные комплектующие.
