Подключение усилителя к магнитоле без линейного выхода
На примере Kenwood KDC-4051URY Хотелось бы поделиться решением проблемы с подключением магнитолы без выходов на усилитель (проблема актуальна для многих недорогих магнитол) Купив усилитель и сабвуфер в своё авто я столкнулся с проблемой что некуда подключить его т.к. из магнитолы торчали только 11 проводов из которых:
8 проводов -динамики,
1 провод -Pcont,
1 провод -включение антенного усилителя

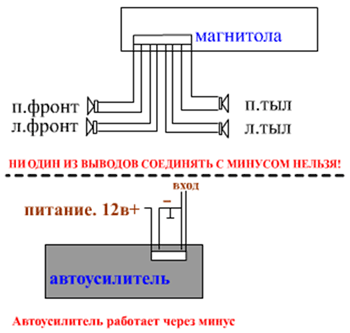

1 провод -провод MUTE. Разобрав магнитолу, я хотел взять выход с предварительного усилителя одного из каналов и воткнуть его в автоусилитель. Но тут же появилась проблема с внутренней защитой магнитолы. При подключении предварительного усилителя магнитолы к автоусилителю, магнитола вырубалась с надписью на экране «PROTECT». Дальнейшее колдовство с магнитолой не дало положительного результата. Тогда было решено использовать подключение выхода на динамики магнитолы к автоусилителю, но подключиться напрямую не получиться в виду того, что выход на динамики магнитолы не должен контактировать с минусом питания (рис. 1) (магнитола уйдёт в PROTECT или сгорит выходная микросхема).
Если развязать через сопротивления, то в автоусилителе будет слышно рычание. Решением проблемы было подключить выходной развязывающий трансформатор к выходу одного из каналов магнитолы (рис.2). Я взял левый тыловой канал, регулировать громкость сабвуфера можно управлением громкостью тыловых динамиков. Трансформатор можно взять от маломощного китайского приёмника 220-12В. 12-ти вольтовую обмотку подключить к выходу магнитолы. Переменное сопротивление 10 Ком нужна для регулирования уровня входного напряжения на усилитель (если в усилителе есть регулятор входного сигнала то можно сопротивление исключить из схемы). Вот такой недорогой вариант решение данной проблемы против покупки новой магнитолы.
